強電磁環境作業用 電磁波防護服「ＭＧスーツ」
着用時の人体曝露低減データあり
日本製

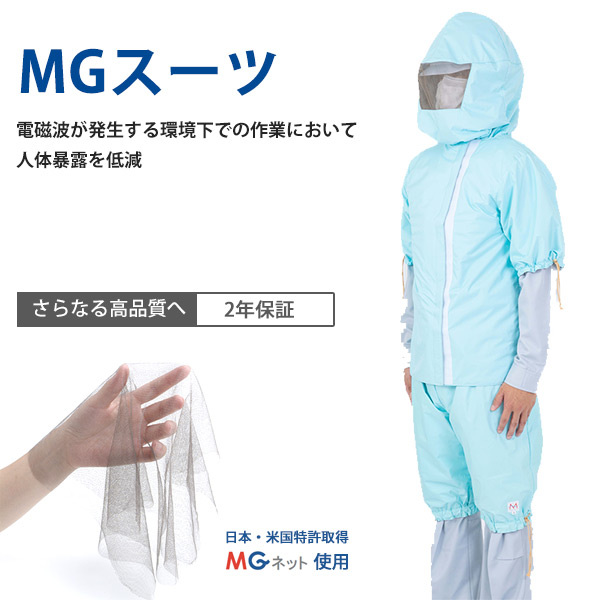

強電磁環境作業用 電磁波防護服
MGスーツ
強力な電磁波（100kHz以上）が発生する環境下での作業において人体暴露を低減
高耐久純銀シールド素材「MGネット」使用
防水・透湿ナイロン表地＋MGネット＋制菌・抗菌・消臭ポリエステル裏地の三層構造
制菌・抗菌・消臭裏地
「ＭＧスーツ」は電磁波が発生する環境下での作業において、頭部、胸部、腹部、生殖部の人体曝露を国際非電離放射線防護委員会（ICNIRP）が定義する人体曝露ガイドライン以下に低減するために設計・製作された電磁波防護衣です。
ハニカム状の電磁波遮断メッシュ「ＭＧネット」を用いており、耐久性が高く折り畳みや洗濯をしても性能が劣化しません。さらに抗菌・制菌素材を採用し、アルコール除菌や低温滅菌等に対応しており、感染症対策を強化しております。
※ＭＧスーツは医療機器承認を受けているMRI用電磁波防護衣「MRIプロテクター」をベースにして開発しております。また、防衛省に依頼され、妨害電波用の電磁波防護服「MGミリタリースーツ」を開発し提供しております。
強い電磁波が発生するイミュニティ試験等の環境下での作業に
自動車や介護ロボットなどのイミュニティー試験（放射RF電磁界試験）を実施する際や強い電磁波が発生する現場では電磁波の曝露により健康リスクが高まります。
※ 国際非電離放射線防護委員会 （ICNIRP：International Commission on Non-Ionizing Radiation Protection）では「公衆ばく露（0.08W/kg-61V/m）」「職業的ばく露（0.4W/kg-28V/m）」のガイドラインを定義しており、作業環境下では四肢※を除く頭部、胸部、腹部、生殖部は職業的曝露以下であることが必須であると言えます。※四肢のガイドラインは２倍となっており、健康上のリスクは確認されておりません。
ICNIRPのガイドライン2020年版と1998版の比較
ICNIRPのガイドラインは2020年に改訂されましたが、欧米を中心により厳しい1998年版を採用する国が多い。以下の表ではガイドラインの電界強度を2020年版と1998年版の両方を記載しています。※ f は周波数 (Hz または MHz)
周波数帯域 |
一般公衆電界強度 2020年版 |
一般公衆電界強度 1998年版 |
職業曝露界強度 2020年版 |
職業曝露界強度 1998年版 |
10kHz – 10MHz未満 |
614V/m |
614V/m |
1228V/m |
614～6140V/m |
10MHz – 400MHz |
61V/m |
28V/m |
137V/m |
61V/m |
400MHz – 2GHz |
3.0×√f (MHz) |
1.375×√f (MHz) |
6.1×√f (MHz) |
3.0×√f (MHz) |
2GHz – 300GHz |
137V/m |
61V/m |
137V/m |
137V/m |
各種イミュニティ試験に対するMGスーツ防護性能
各種機器のイミュニティ試験（放射RF電磁界試験）における最大電界強度は、自動車、航空、銀地機器ではICNIRP人体ばく露防護ガイドラインを超えており、対策が必要です。
規格 |
対象機器 |
周波数範囲 |
電界強度 |
MGスーツ |
MGスーツ着用後 |
IEC 61000-4-3 |
一般電子機器 |
80MHz～6GHz |
3～10V/m |
約90％ |
0.3～1V/m |
ISO 11452-2 |
自動車電子機器 |
80MHz～18GHz |
30～200V/m |
3～20V/m |
|
DO 11452-2 |
航空電子機器 |
10kHz～40GHz |
100～200V/m |
10～20V/m |
|
MIL-STD-461G RS103 |
軍用機器 |
2MHz～40GHz |
最大200V/m以上 |
20V/m以上 |
ＭＧスーツを着用すると電磁波の人体曝露を平均で約90%減衰し、放射RF電磁界試験における最大200V/mの電界を8.64～20V/mまでに減衰させることができ、より厳しい1998年の公衆のばく露基準である28V/m以下に抑えることが可能です。（人体型ファントムによる人体曝ばくろ護試験データあり）
「ＭＧスーツ」の特徴と従来製品との比較
- １ 電磁波の影響が大きい、脳、眼球、胸部、生殖部を人体曝露基準以下にすることを人型ファントム試験で証明している ▶ 従来品は素材値のデータのみ
- ２ ハニカム状の電磁波遮断メッシュ「ＭＧネット」を使用しており、耐久性が高く、折り畳みを繰り返しても性能が劣化しない▶ 従来のシールドシート素材は折り畳むと金属部が剥離または破断し性能が劣化する
- ３ アルコール除菌ができ、ドライクリーニングが可能 ▶ 従来品は洗濯不可
- ４ 脱着が容易で、サイズ調整ができるので身体にフィット ▶ 従来品は脱着困難
- ５ 軽量で透湿性、通気性が良く快適 ▶ 従来品は重く、暑いので不快
- ６ 防臭・抗菌加工しており、臭いも軽減 ▶ 従来品は臭いが気になり息苦しい
- ７ 半袖、半ズボンタイプで運動性が高く作業効率が向上 ▶ 従来品は頭の先、指先、つま先まで全身を覆うので運動性が低く作業効率が悪い
「ＭＧスーツ」の活用例
- ✔ 人間が操作する必要がある自動車、航空機、介護ロボット等のイミュニティ試験。
- ✔ 送信所、基地局、レーダー施設、衛星通信アンテナの保守・点検作業。
- ✔ EMP試験（パルス電界試験）環境での作業者防護。
- ✔ 軍事用途として、高エネルギー電磁波環境下での作業や演習時の防護。
- ✔ 半導体製造工程で使用される高周波プラズマ装置の近くでの作業。
- ✔ 電磁波を発生する治療機器の近くでの作業時の安全確保。
- ✔ 大学・研究機関での電磁波研究やシミュレーション環境下での人体防護。
サイズ
| ベスト（マジックテープでサイズ調整できる） | ||
|---|---|---|
| フリー | 胴囲：75cm～110cm 腕周：～43cm 着丈：60cm | 重量：280g |
| ラージ | 胴囲：110cm～135cm 腕周：43～58cm 着丈：65cm | 重量：300g |
| パンツ（インナーベルトをストッパーでサイズ調整する） | ||
|---|---|---|
| フリー | 胴囲：～95cm 大腿囲：～55cm 着丈：35cm | 重量：230g |
| ラージ | 胴囲：95～135cm 大腿囲：55～75cm 着丈：40cm | 重量：300g |
| 頭巾（ヘルメットまたは帽子を着用してから使用する） | ||
|---|---|---|
| フリー | 頭巾：22cm 頭奥行：23cm 着丈：40cm 裾巾：33cm | 重量：100g |
素材
| 電磁シールドインナー素材（ＭＧネット２重） | 純銀繊維100%（基材ナイロンに純銀をコーティング） 電磁波シールド性能（32～40dB-KEC法） |
|---|---|
| 表地 | ナイロン（防水・透湿）100% |
| 裏地 | ポリエステル（制菌・抗菌）100% |
| マジックテープ | ナイロン100% |
| タイト紐 | レーヨン100% |
| Dカン | ナイロン100% |
カラー
| 基本色 | ブルー |
| 別注色 ※受注生産 | イエロー、オレンジ |
品質保証と耐用年数
| 品質保証 | ２年間 |
| 耐用年数 | ３年～４年使用頻度による |
MGスーツ価格表（税別）
| 品番 | 商品名 | 販売価格(税別) |
|---|---|---|
| EMCMGS-F | MGスーツ3点セット【フリーサイズ】 ベスト・パンツ・頭巾 |
300,000円 |
| EMCMGS-L | MGスーツ3点セット【ラージサイズ】 ベスト・パンツ・頭巾 |
330,000円 |
