各種EMC対策製品のレンタル


移動式電磁シールドルーム

短期間の実験に最適。整った環境をご用意

指定の日時、場所まで伺い、すぐ使用できます。

  • ● 自社内にシールドルームを設置するスペースがない
  • ● 短期間の実験に
  • ● いつも満室状況で順番待ちになっている
  • ● シールドルームの使用料が高く、時間の制約もあるので不便

各種レンタル物件基本料金(設置日9時~回収日17時まで)

※レンタル料とは別に右の配車・設置料がかかります。北海道・沖縄・離島は配車できません。


EMCテント(高耐久)

持ち運び容易で劣化もしにくい

※レンタル品は固定サイズとなります

●消防法に適合。空調、照明不要(オフィスビル内で使用可)
●折り畳みを繰り返しても性能劣化しにくい
●キャリーバッグで持ち運びができ、宅配便も利用可
●軽量で、組立設置が約30分で完了
●銀繊維製なので人体に金属アレルギーを引き起こしにくい
消防法に適合した、組み立て設置30分のシールドテント。持ち運びや宅配も可能、光源や空調が不要です。設備としての導入コストが圧倒的に安く、移設も楽々。据え付けではないので、テナントビルといった場所でも設営が可能です。

 表は右スクロールでご確認いただけます。


商品名 EMCテント100×180×200cm-2重 EMCテント180×180×200cm-4重
型番 EMCT1018-2 EMCT1818-4
巾×奥行×高さ(mm) 1000×1800×2000 1800×1800×2000
シールド性能 100kHz~13GHz(電磁界)
約32~45dB
100kHz~13GHz(電磁界)
約40~60dB
重量 約11kg 約18kg
レンタル価格(1週間) 60,000円(税別・送料込) 100,000円(税別・送料込)
※レンタル後、ご購入(新品)いただける場合はレンタル料の金額を値引きいたします
ご購入価格 900,000円(税別・送料込) 2,200,000円(税別・送料込)

EMC BOX(ファスナー式)

折りたたんで収納でき、持ち運びも容易です

※レンタル品は固定サイズとなります

  • ●折り畳みを繰り返しても性能劣化しにくい。
  • ●シースルーで試験対象物が目視できる。
  • ●銀繊維製なので人体に金属アレルギーを引き起こしにくい。
  • ●キャリーバッグで持ち運びができ、宅配便も利用可
  • ●軽量で、組立設置が約10分で完了

ファスナー式

EMI測定を可能にするノイズ軽減BOX。機器同士の電磁干渉の低減にも効果的です。MGネットを使用したシールドBOX性能は100kHz~3GHzの帯域でMGネット2重時、30dB以上4重は50dB以上と非常に優れた結果が出ております。

 表は右スクロールでご確認いただけます。


型番 EBOXT0505-2 EBOXT0505-4
巾×奥行×高さ(mm) 500×500×500 500×500×500
シールド性能 100kHz~13GHz(電磁界)
約32~45dB
100kHz~13GHz(電磁界)
約40~60dB
重量 約5kg 約6kg
レンタル価格(1週間) 50,000円(税別・送料込) 70,000円(税別・送料込)
※レンタル後、ご購入(新品)いただける場合はレンタル料の金額を値引きいたします
ご購入価格 250,000円(税別・送料込) 350,000円(税別・送料込)

↑TOPへ戻る


EMC BOX(マグネットドア式)

ワンタッチで開閉できるので、出し入れが容易です

※レンタル品は固定サイズとなります

  • ●出し入れが簡便で、作業効率が高い。
  • ●銀繊維製なので人体に金属アレルギーを引き起こしにくい。
  • ●シースルーで試験対象物が目視できる。
  • ●軽量で、持ち運びができる。

マグネット式扉

EMI測定を可能にするノイズ軽減BOX。機器同士の電磁干渉の低減にも効果的です。MGネットを使用したシールドBOX性能は100kHz~3GHzの帯域でMGネット2重時、30dB以上4重は50dB以上と非常に優れた結果が出ております。

 表は右スクロールでご確認いただけます。


型番 EBOXD0505-2 EBOXD0505-4
巾×奥行×高さ(mm) 500×500×500 500×500×500
シールド性能 100kHz~13GHz(電磁界)
約32~45dB
100kHz~13GHz(電磁界)
約40~60dB
重量 約5kg 約6kg
レンタル価格(1週間) 60,000円(税別・送料込) 80,000円(税別・送料込)
※レンタル後、ご購入(新品)いただける場合はレンタル料の金額を値引きいたします
ご購入価格 300,000円(税別・送料込) 400,000円(税別・送料込)

↑TOPへ戻る

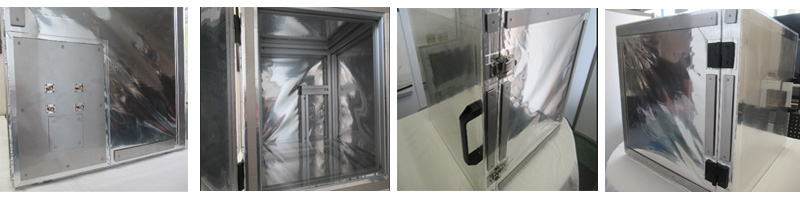

EMS BOX(広帯域-低周波対応)

低周波磁界対応タイプ

※レンタル品は固定サイズとなります

  • ●高周波電磁波(10MHz~数十GHz)だけでなく静磁界からkHz周波数の低周波磁界にもも高いシールド性能があります。
  • ●電源コネクタ、USBコネクタ、I/Oコネクタ、同軸コネクタを装備しております。

50Hz/60Hzといった電磁周波数から数GHzまで広帯域を遮蔽する能力のあるシールドボックス。メディカル・エイドオリジナルのEMSパネルを用いて作られた軽量のボックスです。絶縁処理も施し、各種 I/Oコネクタ類の取り付けにも対応。

 表は右スクロールでご確認いただけます。

型番 EMSB4544-5
巾×奥行×高さ(mm) 450×450×440
シールド性能 50Hz~400kHz(磁界)約20~45dB
1MHz~6GHz(磁界・電界)約30~50dB
重量 約20kg
レンタル価格(1週間) 90,000円(税別・送料込)
※レンタル後、ご購入(新品)いただける場合はレンタル料の金額を値引きいたします
ご購入価格 450,000円(税別・送料込)

↑TOPへ戻る


EMCシート

多機能電磁波シールドシート「EMCシート」

≪折りたたんで携帯できるので、臨機応変に対応できる≫

    • ●耐久性が高く、摩擦や折り畳みを繰り返しても性能劣化しにくい。
      ※従来製品は折りたたみを繰り返すと性能が劣化する。
    • ●銀繊維を使用しており、金属アレルギーを引き起こしにくい。
      ※ニッケルメッキ生地は金属アレルギーの危険性が高い。
    • ●放熱性や視認性がよくシートの外から内部の機器を操作可能。
    • ●折りたたんで生地を重ねると、シールド性能が上がる(20~60dB)
       現場の状況に合わせてシールド性能を変えて使用できる。
      ※60dB以上のシールド性能がある場合、封止がしっかりできていないとすき間からノイズが侵入し、内部で反射がおきて想定外のノイズの影響を受けることがあります。シールド性能が20~40dBであると反射の影響が少なくなりノイズレベルを均一に下げることができ、EMC対策において安定した効果を得ることができます。

ハニカムメッシュ状の電磁波シールドシート。

純度99.9%の銀をコーティングした繊維をハニカムメッシュ状に編み上げ、導電アクリルコーディングした特殊なシートです。

使用法は電磁ノイズの発生源や電磁ノイズの影響を受ける機器を覆うだけ。折りたたんで使用すると、重ねる枚数に応じてシールド性能が向上します。

 表は右スクロールでご確認いただけます。

品名 「EMCシートES-100」 「EMCシートES-200」
型番 EMCST100 EMCST200
縦×横×厚み(mm) 1000×1000×0.2 2000×2000×0.2
シールド性能 23~60dB
重量 約25g 約100g
レンタル価格(1週間)
8,000円(税別・送料込) 24,000円(税別・送料込)
※レンタル後、ご購入(新品)いただける場合はレンタル料の金額を値引きいたします
ご購入価格 22,000円(税別・送料込) 88,000円(税別・送料込)

↑TOPへ戻る


EMCシールド袋(電磁波シールド袋)

モバイル端末・ノート・検査試験機器に最適な多目的「電磁波シールド袋」

≪衛星電話端末のパルス爆弾対策製品として採用≫

  • ●耐久性が高く、摩擦や折り畳みを繰り返しても性能劣化しにくい。
    ※従来製品は折りたたみを繰り返すと性能が劣化する。
  • ●銀繊維を使用しており、金属アレルギーを引き起こしにくい。
    ※ニッケルメッキ生地は金属アレルギーの危険性が高い。
  • ●放熱性や視認性がよくシートの外から内部の機器を操作可能。
  • ●本製品はシールド性能が23~45dBで、60dB以上ある素材よりEMC対策に対して劣っていると思われますが、60dB以上のシールド性能がある場合、封止がしっかりできていないとすき間からノイズが侵入し、内部で反射がおきて想定外のノイズの影響を受けることがあります。
    ※本製品は多少のすき間があってもノイズレベルを均一に下げることができるので、EMC対策において安定した効果を得ることができます。



 表は右スクロールでご確認いただけます。


商品名 電磁波シールド袋30×45cm-1重 電磁波シールド袋30×45cm-2重 電磁波シールド袋45×90cm-1重 電磁波シールド袋45×90cm-2重
型番 EMCSB3045-1 EMCSB3045-2 EMCSB4590-1 EMCSB4590-2
巾×長さ×厚み(mm) 320×450×0.4 320×450×0.8 450×900×0.4 450×900×0.8
シールド性能 23~30dB 32~45dB 23~30dB 32~45dB
重量 約10g 約20g 約27g 約54g
レンタル価格(1週間) 5,000円(税別・送料込) 6,500円(税別・送料込) 7,000円(税別・送料込) 12,000円(税別・送料込)
※レンタル後、ご購入(新品)いただける場合はレンタル料の金額を値引きいたします
ご購入価格 11,000円(税別・送料込) 18,000円(税別・送料込) 22,000円(税別・送料込) 40,000円(税別・送料込)

↑TOPへ戻る
