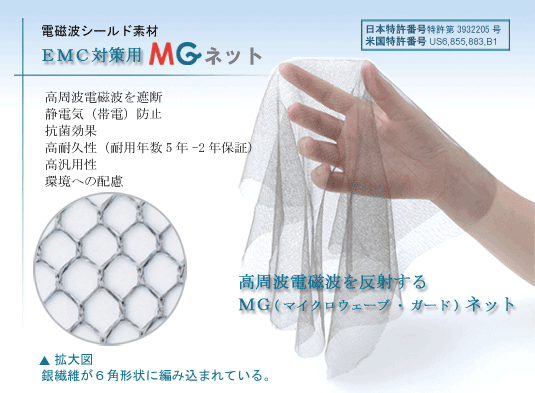

 「EMCテント」はペースメーカ防護服にも使用されている電磁波を防止する銀繊維(ナイロンに純度99%の銀をコーティングしたもの)をハニカム(六角形)メッシュ状(網目約1.5ミリメートル)に編み上げ、さらに導電アクリルコーティングして耐久性を増した新素材「EMC対策用MGネット」を使用しています。

「MGネット」はナイロン繊維がもつ「軽い、柔軟」と、銀がもつ「導電性、電磁波シールド性」等の特性を併せ持った素材として、多種多様な電磁波対策に用いられております。

EMC対策用MGネット

≪ KEC法 電界シールドデータ ≫
周波数ごとにMGネットを1〜4枚を重ねた時の電界シールドデータ(dB:デシベル単位)です。
※40dBで99%、60dBで99.9%のシールド性能があります。携帯電話を完全に圏外にしたい場合は40dB以上のシールド性能が必要ですので、MGネット3重以上してご使用下さい。
KEC法電解シールドデータ
▲MGネットの重ね合わせによる近傍電界に対するシールド性能の比較(KEC法):Measurement Limitは測定限界値を示す。MGネットを重ね合わせることにより1MHz〜2.5GHz高周波電磁波に対しシールド性能が20dB→60dBへ上がることが分かる。

KEC法電界シールド測定方法
MGネットの重ね合わせによる電磁波シールド性能の比較
MGネットの重ね合わせによる電磁波シールド性能の比較を行った。近傍電界に対するシールド性能を、KEC法を用いて右のとおり計測した。
結果を(上の表とグラフ)に示す。この結果より、MGネットを重ねで使用することにより、1MHz〜2.5GHz高周波電磁波に対しシールド性能が上がることが分かる。

KEC法による近傍電界に対するシールド性能測定方法(右図)

≪ フリースペース法 電界シールドデータ ≫
周波数ごとにMGネットを1〜6枚を重ねた時の電界シールドデータ(dB:デシベル単位)です。
MGネットの各周波数帯域におけるシールド性能評価を米国のHVS Technologies, Inc.(電子音響研究センター付属電磁吸収遮蔽材とテスト設備専門機関)にて実施した。
その結果、周波数0.045GHz〜1.4GHz時で遮蔽率30〜40dB以上、周波数7.75GHz〜13.0GHz時で遮蔽率20〜40dB以上の電磁波シールド性能が確認された。詳細を表2に示す。
▼表2 MGネットの各周波数帯域におけるシールド性能評価
テスト実施日 1997年12月10日
測定施設 HVS Technologies, Inc.(米国の電子音響研究センター付属電磁吸収遮蔽材とテスト設備専門機関)
測定者 Prof. Vijay K. Varadan(アメリカ ペンシルバニア州立大学 電子音響材&装置工学研究センター)
使用電磁波遮蔽材 MGネット
測定機器 HVS Free Space Microwave Measurement System
測定方法 HVS Free Space Microwave Measurement Systemを用いたMGネットの電磁波吸収率と透過減衰率の測定
測定結果 周波数0.045GHz〜1.4GHz時:
吸収率:1%前後
遮蔽率:30〜40dB以上
周波数7.75GHz〜13.0GHz時:
吸収率:1%前後
遮蔽率:20〜40dB以上


導電性とその他の物性は こちら
